Manuál¤
Potřebný materiál¤
- 1x Deska plošných spojů
- 7x Smd LED
- 1x Rezistor 680 Ohm
- 3x Rezistor 330 Ohm
- 1x ATTiny
- 1x Tlačítko
- 1x Držák baterie
- 1x Baterie CR2032
Návod na složení¤
-
Nožem/skalpelem oškrábáme plošky
Na desce musíme oškrábat nevodivou vrstvu z plošek, aby se naše tlačítko lépe pájelo
Pozor
Pozor, nůž je ostrý, tak ať se neříznete.
-
Začneme přípájením rezistorů
● 680Ω
● 330Ω
-
Poté přípájíme ledky
Pozor
Pozor, u ledek záleží na polaritě. Zelená tečka na ledce musí směřovat ven (Prostřední ledka směřuje doleva). Koukni se na obrázek pokud si nejsi jistý.
-
Připájíme čip ATTiny
Pozor
Pozor, když čip připájíte obráceně, nebude fungovat a riskujete zníčení čipu. Pokud si nejsi jistý, zeptej se lektora.
-
Připájíme tlačítko
-
Musíme odštípnout část pájecích plošek držáku baterie, aby se vešla na desku
-

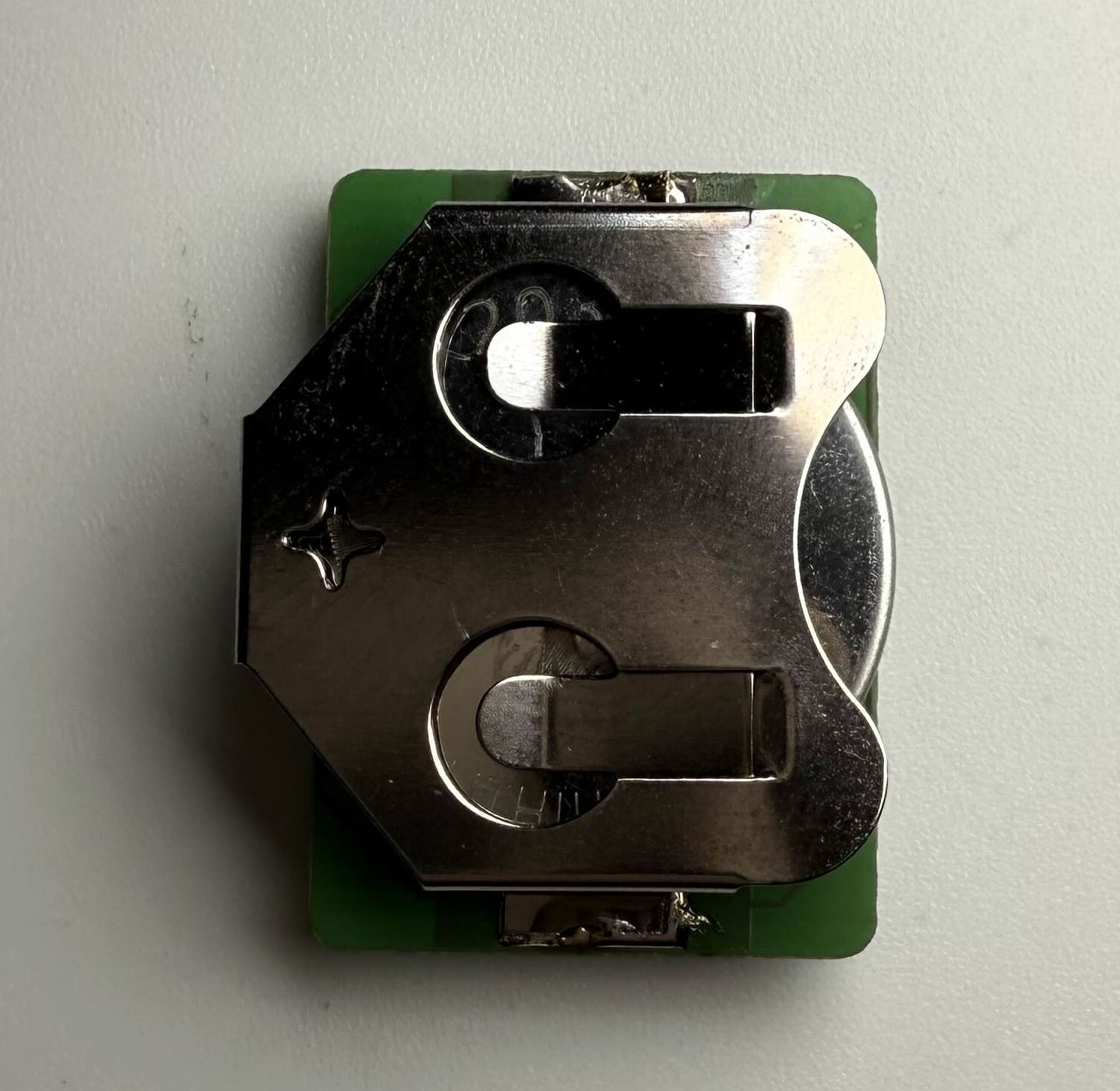

Připájíme držák baterie
Pozor
Pozor, když pájíte držák baterie, celý se velmi rozehřeje tak ho držte pinzetou nebo kleštěmi.
-
Vložíme baterii
-

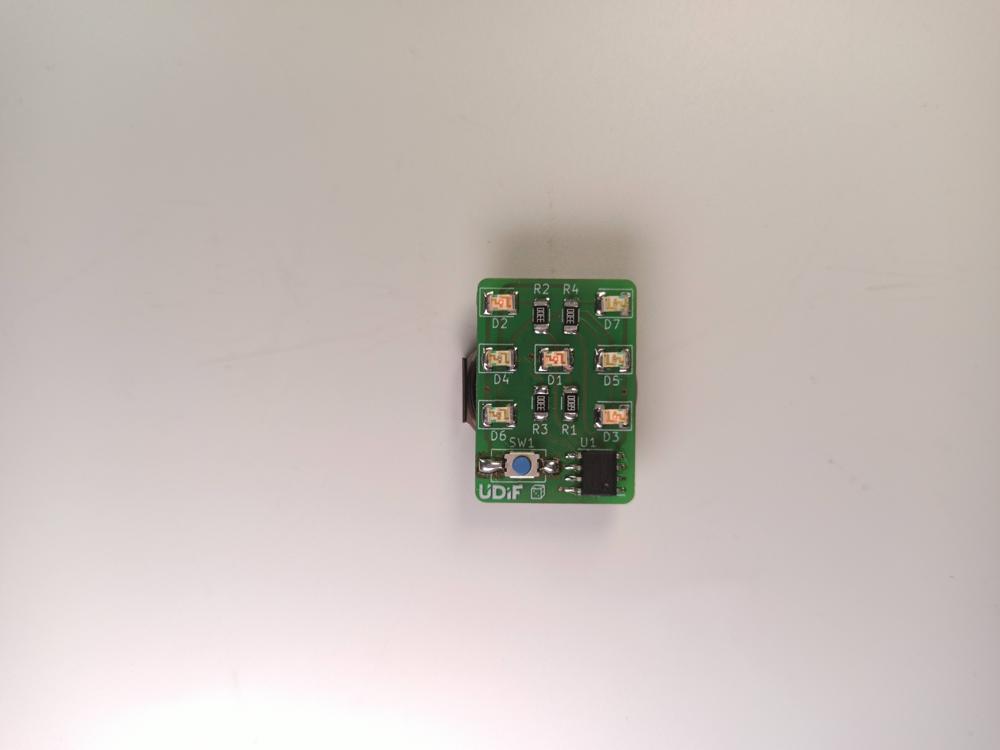

Hotovo, jdeme hrát!
